Sensor de luz V2 (prototipo)

Hoy voy a  intentar programar un sensor de luz que varíe progresivamente la luminosidad del led dependiendo de la luz que reciba el LDR.






Primero, he creado una variable a la que he llamado "luminos"


Luego, he hecho que la variable sea el valor del LDR.
Después, he declarado que mi variable sea el valor del LDR, multiplicado por 255 (salida analógica) y ese resultado dividido entre 1024 (entrada analógica).

Con esto, he mapeado el rango de valores, aunque también podemos usar este bloque, que lo hace directamente:




Para terminar, he mandado al pin 11 (donde esta conectado el led) la información de la variable "luminos" que es el valor resultado de la operación matemática anteriormente realizada.


Este es el final de la programación del prototipo numero uno del la segunda versión del sensor de luz, espero que os haya gustado.

Sensor de luz V1

Hoy os voy a enseñar a programar un sensor de luz con Bitbloq, de manera muy rapida y sencilla.

Primero, creamos una variable a la que llamamos LUZ




Luego, en el "bucle" hacemos que loque lea esa variable sea la información del LDR y ponemos un bloque de "esperar".
Después de esto, declaramos que si la variable luz es mayor que 500, el led se apagará.
Y, con otro bloque, decimos que si esto no ocurre, que se encienda el led.


Por último, añadimos unos códigos, que son los bloques verdes, para poder ver los valores que mide el LDR.




Estos bloques son la interpretación del código del arduino.



Bueno, ya estaría terminado nuestro sensor de luz, espero que os haya gustado, hasta la próxima.

¿Que es Bitbloq? (apuntes)

Bitbloq es un programa o página web para trabajar con placas como arduino a base de bloques sin tener que escribir el código a mano.

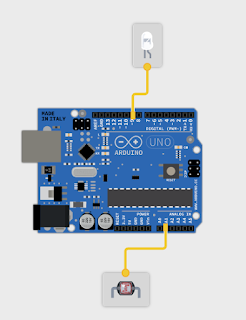

Así es por ejemplo, el arduino uno con una led  y un LDR

Y estos son los bloques con los que podemos programar.


Esto ha sido todo por hoy, próximamente os enseñaré como programar un sensor de luz.

arduino 1 (apuntes)


Hola, en la entrada de hoy os voy a explicar por encima como funciona un arduino uno.




GND à tierra (polo negativo)

5V  3V à fuente de corriente (polo positivo)
                  Sin control (suministro continuo)

Pin Digital (2-13) à salida/entrada digital
                                    Digital: 1= encendido/on
                                                  0= apagado/off

~ Salida analógica: salida regulable entre 0 (off) y 255 (máx-on)

Entrada analógica ( Analog in ) A0àA5 : reciben una señal variable
                                                                           0 (no recibe) ----- 1024 (señal máx)

Aquí os dejo un gráfico para que podáis ver la diferencia entre los pines analógicos y digitales


jueves, 17 de octubre de 2019

jueves, 3 de octubre de 2019

1.1 Resistencias variables (apuntes)

¡Hola! Hoy os voy a hablar de las resistencias variables; en concreto, os voy a hablar de los LDR, termistores y potenciómetros.


Como su propio nombre indica, las resistencias variables son resistencias a las que le varían los omnios (Ω) dependiendo de diferentes factores.

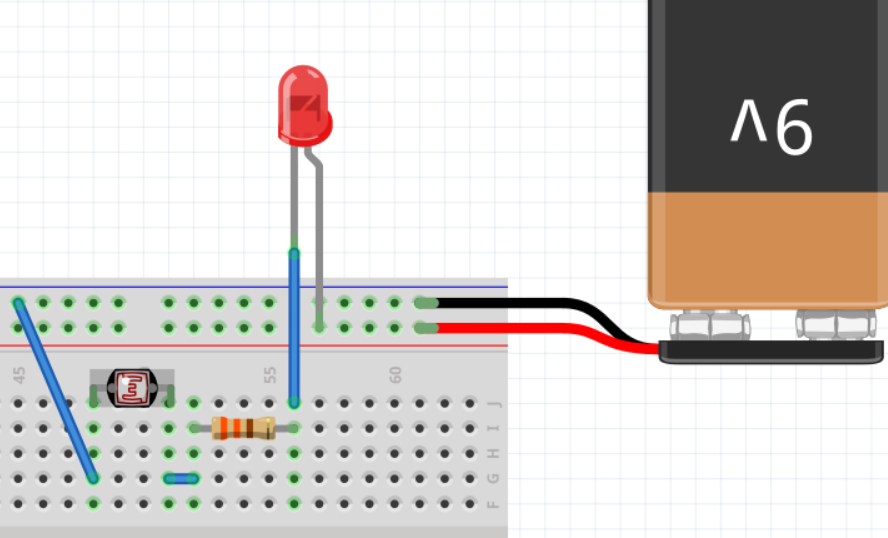

LDR: (light-dependent resistor)

Un LDR es un componente electrónico cuya resistencia depende de la cantidad de luz que recibe. Canta más o menos luz, más o menos resistencia.

Esto es un LDR:


Este es su símbolo:


Esto es un gráfico para que entendáis cómo funciona:


A medida que baja la intensidad de la luz, aumentan los omnios.

Estos componentes eléctricos se pueden usar como activador de las farolas de la calle; el LDR está recibiendo luz durante el día, pero, por la noche (o cuando se nuble) deja de recibir luz y disminuyen los omnios, lo que hace que se encienda la bombilla.


Termistor:

Un termistor es una resistencia variable cuyos omnios varían dependiendo de la temperatura. En realidad, el valor de todas las resistencias varía respecto a la temperatura, solo que un termistor, lo hace más exageradamente.

Esto es un termistor:

Estos son sus símbolos:



Hay dos tipos: NTC y PTC.
El NTC (Negative Temperature Coefficient) es un termistor que, cuanta más temperatura, menos omnios tiene.
El PTC (Positive Temperature Coefficient), es al revés; cuanta más temperatura tiene, más resistencia.

Pueden utilizarse, por ejemplo, en un termómetro, o, pueden encender la luz de un horno cuando el horno alcance la temperatura deseada.


Potenciómetro:

Un potenciómetro es una resistencia con un valor que se puede cambiar manualmente entre 0 a un valor máximo.
Como podéis ver en esta imagen, hay varios tipos.


Estos son sus símbolos.


Un potenciómetro se compone por una resistencia, en la cual hay un cursor o varilla que es regulable y depende de su situación, ofrece más o menos omnios. Un potenciómetro con un máximo de 10.000 Ω es un potenciómetro que puede tener un valor comprendido entre 0 y 10.000 Ω, depende de dónde se haya colocado el cursor.


Tiene tres terminales: Dos a los lados del material resistivo y uno conectado al cursor. Si se conectan las dos terminales del material resistivo, el potenciómetro actuará como una resistencia de su valor máximo. Si se conecta una terminal con otra del cursor, se podrá recular el punto de contacto de la varilla y, por lo tanto, el valor del potenciómetro.



Este componente puede utilizarse por ejemplo como interruptor para bombillas con intensidad variable, o para calibrar la temperatura de un microondas.


Bueno, y hasta aquí os puedo enseñar por ahora sobre las resistencias variables.
Espero que os haya servido esta información, ¡Adiós!

lunes, 30 de septiembre de 2019

1.0 Las resistencias (apuntes)

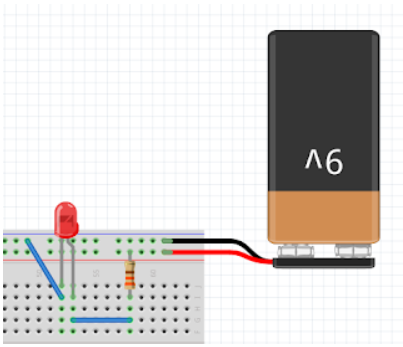

Resistencias fijas:

Son elementos de protección. Evitan subidas de intensidad que puedan dañar los componentes del circuito.


Esto es una resistencia.

¿cómo saber cuántos omios Ω tienen?

para ayudarnos, tenemos esta tabla:



(Hay que localizar el dorado, que es el último color en contarse)

Ahora vamos a ver algunos ejemplos:
N-3
N-3          ---------> 3300Ω
R-x100Ω

R-2
V-7         ----------> 270Ω
M-x10Ω


N-3
B-9         ----------->390Ω
M-x10Ω

N-3
R-2        ----------->3,2Ω
D-0,1Ω
N-3
B-9        ---------->390Ω
M-x10Ω


Espero que os haya servido y ayudad. ¡Hasta la próxima!

jueves, 26 de septiembre de 2019

0.0 Cómo he modificado mi blog (práctica 1)

Esta es la primera etnrada del blog, y es dónde os voy a explicar lo que he cambiado para que mi blog esté como está ahora.

1. El tema de este blog es "sencillo".
2. Lo primero que hice fue cambiar el fondo; ¿a que mola cómo está ahora?
3. He cambiado el color y la fuente del título y la descripción.



4. También he cambiado la fuente de los "gadgets".
5. He modificado muy levemente el "ajuste de ancho"
6. Hay 4 "gadgets" (por ahora) : "etiquetas","entrada destacada", "wikipedia" y "seguidores".
7. Además, he puesto un "facicon" y he cambiado el estilo de la barra de navegación.
8. Esto último mola mucho, si quieres saber qué es, intenta seleccionar esta frase.
¿ves?, no puedes. Tampoco puedes usar el botón del ratón derecho, inténtalo si no me crees. Si quieres saber cómo se hace esto, ¡déjamelo en los comentarios!

Espero que esto os haya servido, hasta la próxima 😁.
